高速度ビデオシステム（（株）フォトロン／FASTCAM Mini AX200）



高速度ビデオシステムは、人間の眼には速すぎてわからない瞬間的に起こる高速現象を記録し、スローモーション再生することで即座に詳細な観察が可能なシステムです。本機器では、1秒間に最大90万枚の映像を撮影できます。保存された映像は他のパソコンでも再生でき、さらに、映像の解析機能を使うことで、動体の移動量、速度や加速度などを定量的に解析可能です。現在、当センターではロボットハンドの動きの解析に使用しております。その他にも製造ラインでの設備稼働率の向上や不具合対策、省力化や機器などの開発期間の短縮などに役立ちます。



【仕様】

記録速度：50～90万fps

記録時間：約3秒

濃度階調：カラー36bit(RGB 各12bit)

シャッタ速度：最大0.26μ秒

電源・電力：AC100V、63VA

レンズ：50mm、24-105mm(Fマウント)

内視鏡：外径11mm、長さ1500mm

ターゲットマーク追尾2次元運動解析機能

特殊ターゲットマーク追尾6自由度解析機能



ご質問やご相談がございましたら、当センターへお気軽にご連絡ください。



【お問い合わせ】研究開発部　ものづくり技術支援グループ　高橋　℡（0138）34-2600

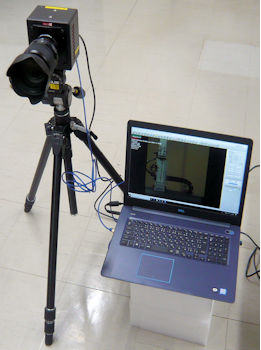

（写真）高速度ビデオシステム
